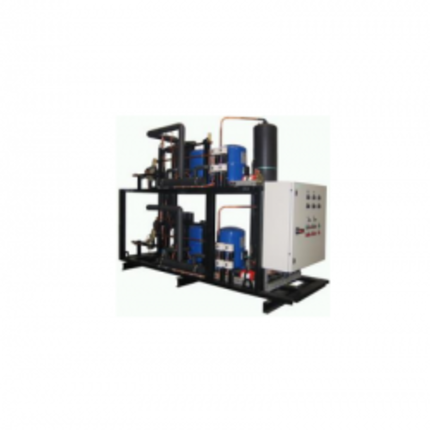

Чиллер с герметичным поршневым компрессором Maneurop

Повышенная устойчивость к коррозии обусловлена полимерным покрытием стального корпуса. Несущая часть конструкции – рама из стального профиля – также покрыта защитным антикоррозийным составом и облегчает установку на фундамент.

Тип компрессора – поршневой, герметичный. Встроен в корпус вместе с двигателем, охлаждение которого осуществляется при помощи всасывания частиц хладагента.  Большой внутренний объем установки снижает риск гидроудара.

Конденсатор обшит стальным листом с полимерным антикоррозийным покрытием. Оптимальное профилированных алюминиевых пластин и медных трубок значительно повысили эффективность теплообмена.

Линия всасывания оснащена фильтром-очистителем и отделителем жидкости.

Базовый состав

Контур(ы) хладагента (от одного до двух)

Каждый контур хладагента включает в себя (от одного до двух компрессоров):

• Компрессор: герметичный поршневой компрессор Maneurop в общем неразборном корпусе с электродвигателем, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло. Картер компрессора оснащен нагревателем масла, электродвигатель – реле защиты от перегрева обмоток. Компрессор комплектуется запорным вентилем на линии нагнетания и реле давления на линиях всасывания и нагнетания хладагента.
• Линия нагнетания: нагнетательный коллектор, обратный клапан на трубопроводе нагнетания каждого компрессора (для установок на двух компрессорах).
• Ресивер хладагента: оснащенный запорным вентилем на выходе. Линия жидкого хладагента: фильтр-осушитель, смотровое стекло, запорный вентиль, электромагнитный клапан, ТРВ.
• Линия всасывания: всасывающий коллектор (для установок на двух компрессорах), теплоизоляция.

Каждая установка включает:

• Испаритель: пластинчатый медно-паянный теплообменник (для каждого контура), теплоизоляция.
• Рама: является несущим и опорным элементом конструкции установки.

Изготовлена из стального профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устойчивой к климатическим факторам внешней среды. Обеспечивает возможность крепления установки к фундаменту и удобный доступ для технического обслуживания.

Опции

Отделение жидкого хладагента на линии всасывания каждого контура

• Опция A1: теплоизолированный отделитель жидкости.

Управление вентиляторами конденсатора воздушного охлаждения

• Опция В1: одно реле давления управления вентилятором конденсатора;
• Опция В2: два реле давления управления вентиляторами конденсатора.

Датчики давления на линии нагнетания

• Опция В4: датчик давления на линии нагнетания для опции С3;
• Опция В6: датчик давления на линии нагнетания для опции С5.

Управление установкой

• Опция С3: шкаф управления с контроллером ST 544 для 1 и 2-х компрессорных и ЕСН 420 для 4-х компрессорных установок, включающий датчики температуры на входе/выходе хладоносителя из испарителя и силовую часть от компрессора(ов) и вентилятора(ов) конденсатора, подключенный к установке;
• Опция С5: шкаф управления с контроллером mC2SE, включающий датчики температуры на входе/выходе хладоносителя из испарителя и силовую часть компрессора(ов) и вентилятора(ов) конденсатора, подключенный к установке.

Регулирование давления конденсации

• Опция D1: регулятор давления на линии нагнетания, регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер, обратный клапан на линии слива хладагента в ресивер.

Дополнительный нагрев картера каждого компрессора

• Опция К1: дополнительный картерный нагреватель, термостат, теплоизоляция картера компрессора.

Отделение и возврат масла в компрессор каждого контура

• Опция M1: отделитель масла, нагреватель отделителя масла, смотровое стекло на линии возврата масла в компрессор.

Контроль давления каждого контура:

• Опция V1: манометры с глицериновым гасителем вибрации стрелки на линиях всасывания и нагнетания.

Контроль расхода хладоносителя

• Опция Z1: реле потока.
