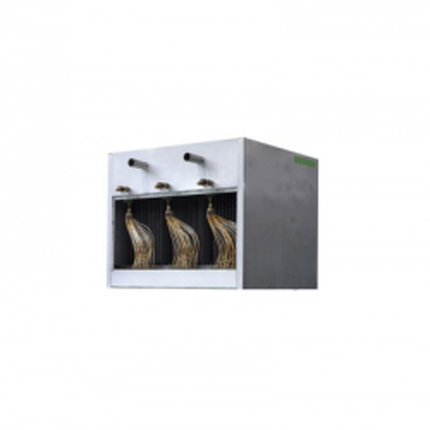

Панельный пленочный теплообменик

Пленочный испаритель – это теплообменное устройство, предназначенное для охлаждения жидкостей за счет их испарения с поверхности. В данном типе испарителя жидкость равномерно распределяется по вертикально расположенным панелям или трубкам, образуя тонкую плёнку, что значительно увеличивает площадь теплообмена и ускоряет процесс охлаждения.

Принцип работы:

1. Подача жидкости – охлаждаемая жидкость подаётся в верхнюю часть испарителя через распределительное устройство.

2. Образование плёнки – жидкость стекает вниз по поверхности панелей или трубок, формируя равномерную тонкую плёнку.

3. Теплообмен – за счёт контакта с воздухом или хладагентом происходит испарение части жидкости, что приводит к отводу тепла и охлаждению оставшегося продукта.

4. Сбор охлаждённой жидкости – в нижней части испарителя жидкость поступает в накопительный бак для дальнейшего использования.

Преимущества:

• • Высокая теплоотдача – до 2 тыс. Вт/м².
  • Охлаждение воды до 0,50С без риска разморозки теплообменника.
  • Легок в эксплуатации и очистке.
  • Может работать в условиях загрязненной воды.

Области применения:

• Охлаждение воды и технологических жидкостей.

• Концентрация растворов.

• Системы кондиционирования и вентиляции.

• Пищевая промышленность (молочная, соковая продукция и др.).

Пленочные испарители отличаются надёжностью, простотой обслуживания и долгим сроком эксплуатации, что делает их востребованными в различных отраслях промышленности.
