Вертикальные двери общего назначения

Артикул: 139

Вертикальные двери «Ирбис» идеально подойдут для оборудования камер холода, расположенных в условиях недостатка места. Камера открывается путем сдвига дверцы вверх – так вы можете экономно и функционально использовать пространство вокруг двери.

Общие характеристики

Многослойная сэндвич-панель, собранная из ППУ, заправленного в корпус из 0,6 мм стали, окрашенной в белый цвет. Толщина полотна – 8 см. Панель так же усилена нержавеющей сталью, толщина которой составляет 2 мм.

Рама двери изготовлена из алюминиевого профиля, оснащена всеми необходимыми для монтажа отверстиями. Толщина профиля для рамы – 2,0 мм.

Для уравновешивания конструкции используется торсионный механизм. Благодаря ему, полотно не захлопывается само по себе и не уезжает наверх.

Назначение

  • в местах, где недостаточно пространства для установки откатной двери ОД(ОН);
  • в помещениях, где товар находится в упакованном виде;
  • в холодильных и морозильных помещениях любого объема, – от небольших камер до больших складов и производств;
  • в местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков;
  • в условиях отсутствия содержания соли в воздухе;
  • в помещениях, где отсутствует не упакованное мясо, кровь, потроха, шкуры и т.д.;
  • в условиях постоянной 80% влажности и температуры от -35…+55°С, и непродолжительной влажности 100%;
  • в условиях отсутствия химической обработки полотна двери жидкостями, вызывающими коррозию;
  • в условиях отсутствия требований к гигиене;
  • в условиях отсутствия крупной пыли и абразива в воздухе.

Характеристики полотна двери

  • Многослойная сэндвич панель (ППУ + лист крашеная сталь 0,6 мм)
  • Полотно усиленно декоративным швеллером (нержавеющая сталь AISI304 2,0 мм)
  • Толщина полотна: 80 мм; 100 мм; 120 мм; 150 мм
  • Цвет полотна: стандартный - RAL9003 белый

Конструкция и виды рам

Толщина профиля рамы 2,0 мм. Покрытие - краска порошковая RAL9016. Рама монтируется на проем c использованием скрытого крепежа. Рекомендуемая установка на несущие стены из бетона или цельного кирпича, на сэндвич панель и на металлоконструкцию.

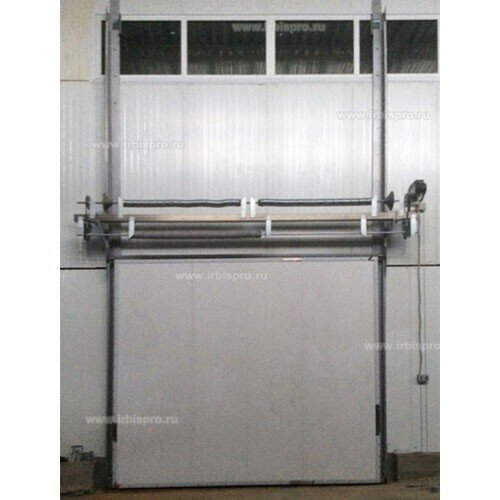

Торсионный механизм

Торсионный механизм используется для уравновешивания полотна двери. Устанавливается над проемом на несущие кронштейны. Механизм состоит из вала, торсионных пружин и расположенных на концах вала барабанов. На барабаны наматывается стальной трос, связывающий торсионный механизм с нижними кронштейнами полотна ворот. Пружина торсионного механизма взводится таким образом (количество витков указано в инструкции и маркировке ворот), чтобы полотно ворот, если его отпустить (при расцепленном приводе), зависало в середине проема, не падая и не уезжая наверх.

Требования к проему

Основные параметрические данные дверного проема для встраивания вертикальной холодильной двери общего назначения приведены на схеме.

  • Н, мм – Высота проема;
  • B, мм - Ширина проема;
  • h, мм - Притолока (H+1000);
  • b1 и 2, мм - Боковое пространство (мм, 1000);
  • D, мм - Пространство перед проемом (мм, 1000).



Опции

Мы рекомендуем устанавливать МДДПл, в тандеме с вертикальной дверью, для минимизации потерь холода во время работы с открытой камерой при транспортировании на ручных тележках или механизированных погрузчиках.

МДД(В) рекомендуется устанавливать без остекления в паре с вертикальной дверью для минимизации потерь холода во время работы с открытой камерой при транспортировании на ручных тележках, а так же при механизированных погрузчиках.

Холодильные вертикальные двери общего назначения производства завода «Ирбис» могут быть изготовлены со следующими дополнительными опциями:

  • Обрамление проема
  • Порог
  • Рама
  • Окно
  • Пост управления электроприводом с ключом
  • Электропривод (ВД)- тяжелая серия
  • Датчик защиты кромки ВД
  • Радар-детектор
  • Световой барьер
  • Выносной выключатель (шнуровой)
  • Дистанционное открывание (брелок)
  • Таймер авто-закрытия двери
  • Световой индикатор открывания двери
  • Встроенная РДО(ОН)
  • Бампер
Многослойная сэндвич-панель, собранная из ППУ, заправленного в корпус из 0,6 мм стали, окрашенной в белый цвет. Толщина полотна – 8 см. Панель так же усилена нержавеющей сталью, толщина которой составляет 2 мм.
Рама двери изготовлена из алюминиевого профиля, оснащена всеми необходимыми для монтажа отверстиями. Толщина профиля для рамы – 2,0 мм.
Для уравновешивания конструкции используется торсионный механизм. Благодаря ему, полотно не захлопывается само по себе и не уезжает наверх.
Все двери оснащены комплектом прочных креплений и уплотнителем ПВХ.
Возможна установка электропривода.
