Агрегаты для предприятий торговли
Агрегаты для предприятия торговли предназначены для использования в составе с систем охлаждения и кондиционирования на торговых площадях (рынках и т.п.)
Общие характеристики
Хладагент
Количество агрегатов типоразмерного ряда
Среднетемпературные
Низкотемпературные

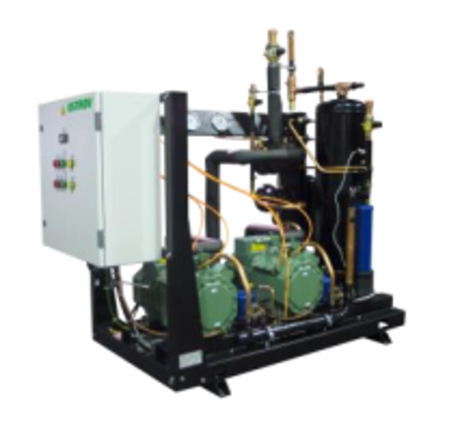

Агрегат представляет собой изделие полной заводской готовности, смонтированное на единой раме. Все составные части контура хладагента соединены трубопроводами. Контур испытан на прочность и герметичность. При поставке контур хладагента агрегата заполнен азотом особой чистоты до избыточного давления консервации, все отверстия заглушены. Электрическая часть агрегата собрана и проверена. Агрегат сертифицирован на соответствие требованиям национальных стандартов РФ и маркируется знаком соответствия. На объекте эксплуатации необходимо соединить агрегат с контуром холодильной системы и подключить к электрической сети.
Базовый состав
В устройстве установлено 2 полугерметичных поршневых компрессора Bitzer. Каждый - в отдельном неразборном корпусе вместе с электродвигателем. В комплектацию входит реле защиты от перегрева, регуляторы давления и запорные вентили.
Линия нагнетания оснащена коллектором, электронным маслоотделителем и теплоизоляцией.
Трубопровод всасывания оборудован коллектором, фильтром-очистителем и реле низкого давления.
Жидкостная линия оснащена фильтром-осушителем. Установлен ресивер хладагента с предохранительным клапаном.
В шкаф управления подключаются автоматика для компрессоров и вентиляторов.
На фундамент агрегат устанавливается при помощи высокопрочной рамы из стальных профилей, защищенной от коррозии при помощи специального покрытия.
Опции
Отделение жидкого хладагента на линии всасывания каждого компрессора
- Опция A1: теплоизолированный отделитель жидкости.
Управление вентиляторами конденсатора воздушного охлаждения
- Опция В51: регулятор скорости вращения однофазных вентиляторов конденсатора;
- Опция В53: регулятор скорости вращения трехфазных вентиляторов конденсатора.
Регулирование давления конденсации
- Опция D1: регулятор давления на линии нагнетания, регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер, обратный клапан на линии слива хладагента в ресивер;
- Опция D2: регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер, регулятор давления на линии слива хладагента в ресивер;
- Опция D3: обратный клапан на линии слива хладагента в ресивер;
- Опция D5: обратный клапан на линии нагнетания хладагента.
Воздушное охлаждение каждого компрессора
- Опция F1: вентилятор охлаждения блока цилиндров.
Дополнительный нагрев картера компрессора
- Опция К1: дополнительный картерный нагреватель, термостат, теплоизоляция картера компрессора.
Средства технического обслуживания
- Опция L1: запорные вентили на линиях нагнетания и всасывания.
Регулирование уровня масла в картере каждого компрессора:
- Опция Q2: ресивер масла с запорными вентилями на входе и выходе, дифференциальный обратный клапан давления масла, запорный вентиль, фильтр масла, поплавковый регулятор уровня масла;
- Опция Q3: ресивер масла с запорными вентилями на входе и выходе, дифференциальный обратный клапан давления масла, запорный вентиль, фильтр масла, электронный регулятор уровня масла.
Заправка маслом ресивера масла
- Опция R1: заправка масла.
Контроль давления:
- Опция V1: манометры с глицериновым гасителем вибрации стрелки на линиях всасывания и нагнетания.
Хладагент | R404A, R507A. |
Количество агрегатов типоразмерного ряда | |
Среднетемпературные | 7 |
Низкотемпературные | 7 |
