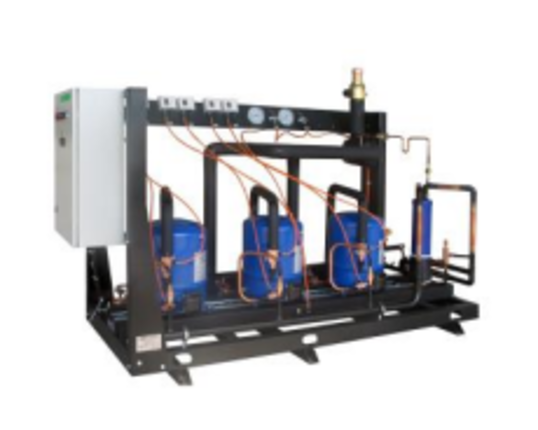

Холодильный агрегат с герметичными поршневыми компрессорами Maneurop

Агрегат представляет собой изделие полной заводской готовности, смонтированное на единой раме. Все составные части контура хладагента соединены трубопроводами. Контур испытан на прочность и герметичность. При поставке контур хладагента агрегата заполнен азотом особой чистоты до избыточного давления консервации, все отверстия заглушены. Электрическая часть агрегата собрана и проверена. Агрегат сертифицирован на соответствие требованиям национальных стандартов РФ и маркируется знаком соответствия. На объекте эксплуатации необходимо соединить агрегат с контуром холодильной системы и подключить к электрической сети.

Базовый состав

Компрессор: количество компрессоров – два или три.
Герметичный поршневой компрессор Maneurop в общем неразборном корпусе с электродвигателем, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло. В корпус компрессора установлен сервисный штуцер для подключения к полости всасывания и штуцер для подключения трубопровода возврата масла. Картер компрессора оснащен нагревателем масла, электродвигатель – реле защиты от перегрева обмоток. Компрессор комплектуется запорными вентилями и реле давления на линиях всасывания и нагнетания хладагента.

Линия нагнетания: трубопровод, нагнетательный коллектор, отделитель масла, обратные клапаны на каждый компрессор.

Линия возврата масла: смотровое стекло, запорный вентиль.

Линия всасывания: трубопровод, всасывающий коллектор, фильтрочиститель, теплоизоляция.

Рама: является несущим и опорным элементом конструкции агрегата. Изготовлена из стального профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устойчивой к климатическим факторам внешней среды. Обеспечивает возможность крепления агрегата к фундаменту и удобный доступ для технического обслуживания.

Опции

Отделение жидкого хладагента на линии всасывания каждого компрессора

• Опция A1: теплоизолированный отделитель жидкости.

Управление вентиляторами конденсатора воздушного охлаждения

• Опция В1: одно реле давления управления вентилятором конденсатора;
• Опция В2: два реле давления управления вентиляторами конденсатора;
• Опция B3: три реле давления управления вентиляторами конденсатора.

Датчики давления на линии нагнетания

• Опция B4: датчик давления на линии нагнетания для опции C3 или C4;
• Опция B6: датчик давления на линии нагнетания для опции C5 или C4;
• Опция B7: датчик давления на линии нагнетания для опции C1, C2 или C4. Датчики давления на линии всасывания
• Опция B14: датчик давления на линии всасывания для опции C3 или C4;
• Опция B16: датчик давления на линии всасывания для опции C5 или C4.
• Опция B17: датчик давления на линии всасывания для опции C1, C2 или C4.

Управление агрегатом

• Опция C1: шкаф управления с контроллером AKPC 530, включая датчик высокого давления, подключенный к агрегату;
• Опция C2: шкаф управления с контроллером EKC 331T, подключенный к агрегату;
• Опция С3: шкаф управления с контроллером EWCM 4180, подключенный к агрегату;
• Опция С4: клеммная коробка, подключенная к агрегату;
• Опция C5: шкаф управления с контроллером mRack, подключенный к агрегату.

Регулирование давления конденсации

• Опция D1: регулятор давления на линии нагнетания, регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер, запорный вентиль на линии перепуска хладагента в ресивер, обратный клапан на линии слива хладагента в ресивер;
• Опция D2: регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер, регулятор давления на линии слива хладагента в ресивер;
• Опция D3: обратный клапан на линии слива хладагента в ресивер.

Световая индикация на шкафу управления для опций С1, С2, С3, С5

• Опция G2: индикация: работа компрессора, отказ компрессора, отказ системы смазки, недопустимое давление хладагента, дополнительный подогрев масла.

Дополнительный нагрев картера каждого компрессора

• Опция К1: дополнительный картерный нагреватель, термостат, теплоизоляция картера компрессора.

Средства технического обслуживания

• Опция L1: запорные вентиля на линиях нагнетания и всасывания.

Контроль давления

• Опция V1: манометры с глицериновым гасителем вибрации стрелки на линиях всасывания и нагнетания.
