Герметичный поршневой компрессор – Maneurop

Состав установки

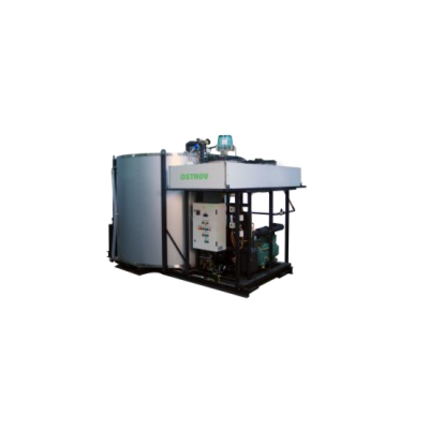

Установки охлаждения жидкости представляют собой изделия полной за водской готовности, смонтированные на единой раме. Предусмотрена воз можность поставки установок после заправки и проведения испытания в заводских условиях. Для ввода в эксплуатацию заправленной и испытанной установки требуется подключение электрических кабелей к шкафу управ ления от распределительного устройства и подключение установки к трубо проводам хладоносителя.

Базовый состав

Компрессор. Герметичный поршневой компрессор Maneurop в общем не разборном корпусе с электродвигателем, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло. Картер компрес сора оснащен нагревателем масла, электродвигатель – реле защиты от перегрева обмоток. Компрессор комплектуется запорными вентилями и реле давления на линиях всасывания и нагнетания хладагента.

Дополнительный нагрев компрессора: картерный нагреватель, термо стат, теплоизоляция.

Линия нагнетания: отделитель масла, нагреватель отделителя масла, смотровое стекло на линии возврата масла в компрессор.

Конденсатор воздушного охлаждения. Высокоэффективный теплооб мен достигается оптимальным сочетанием профилированных алюминиевых пластин и медных трубок с оребренной внутренней поверхностью. Приме нены осевые вентиляторы низкого энергопотребления. Корпус конденсатора изготовлен из стали, покрыт эмалью и обладает повышенной коррозионной стойкостью.

Линия жидкого хладагента: фильтр-осушитель, смотровое стекло, за порный вентиль, электромагнитный клапан, ТРВ, дистрибьютор.

Линия всасывания: фильтр-очиститель, отделитель жидкости, теплоизоляция.

Ресивер хладагента, оснащенный запорным вентилем на выходе.

Испарительный блок: теплоизолированный бак с крышкой, змеевиковый испаритель из нержавеющей стали, система подвода и распределения отепленной воды, система отвода ледяной воды, трубопроводы слива, пе релива, запорная арматура, система подвода и распределения воздуха, датчики температуры на входе выходе хладоносителя, датчики толщины льда на испарительном блоке.

Рама является несущим и опорным элементом конструкции установки. Изготовлена из стального профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устой чивой к климатическим факторам внешней среды. Обеспечивает возмож ность крепления установки к фундаменту и удобный доступ для техническо го обслуживания.

Опции

Управление вентиляторами конденсатора воздушного охлаждения

• Опция В1: одно реле давления управления вентилятором конденсатора;
• Опция В2: два реле давления управления вентиляторами конденсатора.

Регулирование давления конденсации:

• Опция D1: регулятор давления на линии нагнетания, регулятор или диф ференциальный клапан давления на линии перепуска хладагента в ресивер, обратный клапан на линии слива хладагента в ресивер, запорные вентили на линии нагнетания хладагента в кон денсатор и на линии слива хладагента в ресивер.

Перекачка хладоносителя

• Опция N1: насос для циркуляции ледяной воды, сетчатый фильтр, запорная арматура.

Подача воздуха

• Опция N2: воздуходувка (миникомпрессор).

Заправка хладагентом и проведение испытания

• Опция R3: заправка установки хладагентом, тестовое намораживание льда, настройка средств автоматики и управления.
