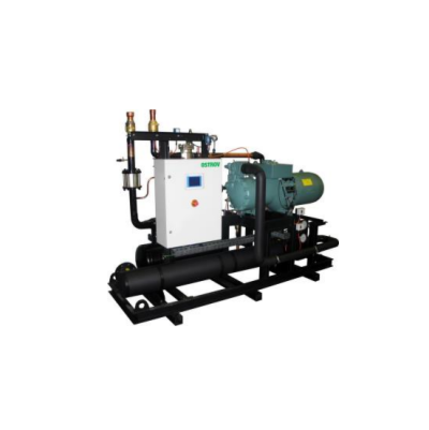

Чиллер с полугерметичным винтовым компрессором Bitzer

Состав установки

Установка охлаждения жидкости представляет собой изделие полной заводской готовности, смонтированное на единой раме. Все составные части контура хладагента соединены трубопроводами. Контур испытан на прочность и герметичность. При поставке контур хладагента установки заполнен азотом особой чистоты до избыточного давления консервации, все отверстия заглушены. Электрическая часть установки собрана и проверена. Установка сертифицирована на соответствие требованиям национальных стандартов РФ и маркируется знаком соответствия. На объекте эксплуатации необходимо подсоединить трубопроводы хладоносителя к испарителю, хладагента к конденсатору и подключить к электрической сети.

Базовый соcтав

Контур(ы) хладагента (количество компрессоров от одного до трех в установке)

Каждый контур хладагента включает:

Компрессор: бессальниковый (полугерметичный) винтовой компрессор Bitzer серии Compact в общем неразборном корпусе с электродвигателем и отделителем масла, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло. Картер компрессора оснащен нагревателем масла, электродвигатель – реле защиты от перегрева обмоток, устройством регулирования производительности и разгрузки при старте, датчиком уровня масла. Компрессор комплектуется запорным вентилем на линии нагнетания и реле давления на линиях всасывания и нагнетания хладагента.

Линия нагнетания: трубопровод, гильза для установки датчика температуры.

Ресивер хладагента: оснащен запорными вентилями на входе и выходе и предохранительным клапаном.

Линия жидкого хладагента: запорный вентиль, фильтр-осушитель, смотровое стекло, запорный вентиль, электромагнитный клапан, расширительный вентиль с электроприводом.

Линия всасывания: трубопровод, гильза для установки датчика температуры, теплоизоляция.

Каждая установка включает:

Испаритель: кожухотрубчатый теплообменник, теплоизоляция.

Рама: является несущим и опорным элементом конструкции установки.

Изготовлена из стального профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устойчивой к климатическим факторам внешней среды. Обеспечивает возможность крепления установки к фундаменту и удобный доступ для технического обслуживания.

Опции

Управление установкой

• Опция С5: шкаф управления с контроллером pCO (Carel), текстовой информационной панелью, в комплекте с датчиками давления и температуры на линиях нагнетания и всасывания, датчиками температуры на входе выходе испарителя;
• Опция C6: шкаф управления с контроллером Simatic (Siemens) графической информационной панелью в комплекте с датчиками давления и температуры на линиях нагнетания и всасывания, датчиками температуры на входе выходе испарителя;
• Опция C11: шкаф управления с контроллерами Simatic (Siemens) графической информационной панелью, коммуникационным процессором в комплекте с датчиками давления и температуры на линиях нагнетания и всасывания, датчиками температуры на входе выходе испарителя.

Регулирование давления конденсации

• Опция D1: регулятор давления на линии нагнетания, регулятор или дифференциальный клапан давления и запорный вентиль на линии перепуска хладагента в ресивер, обратный клапан на линии слива хладагента в ресивер;
• Опция D3: обратный клапан на линии слива хладагента в ресивер.

Переохлаждение жидкого хладагента (экономайзер)

• Опция Е1: глушитель, встроенный в порт экономайзера компрессора, теплообменник, терморегулирующий вентиль, электромагнитный клапан, смотровое стекло, фильтр-очиститель, теплоизоляция.

Охлаждение компрессора впрыском жидкого хладагента

• Опция Е2: запорный вентиль, электромагнитный и инжекционный клапаны.

Средства технического обслуживания

• Опция L2: запорные вентили на линии нагнетания на конденсатор и слива хладагента в ресивер;
• Опция L3: запорный вентиль на линии всасывания в компрессор.

Контроль давления

• Опция V1: манометры с глицериновым гасителем вибрации стрелок на линиях всасывания и нагнетания.
